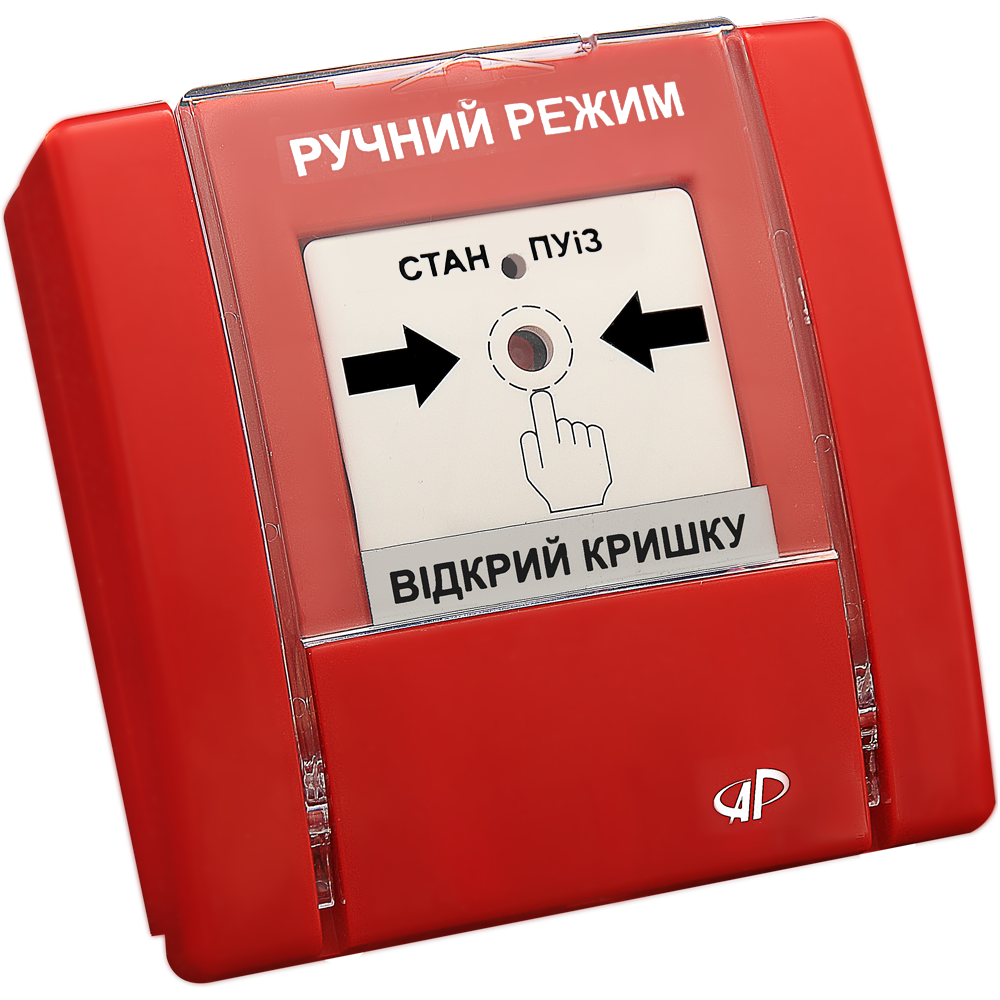

Надпись - «Ручной режим», нормально-разомкнутые контакты, красный цвет, электрическая фиксация (для возвращения в прежнее состояние необходимо повторное нажатие), 2 светодиодные индикаторы (режима и состояния ПУиЗ), макс. ток коммутации - 30мА, цвет кнопки - белый.
Технические характеристики
- Диапазон питающих напряжений:9 ÷ 30 В
- ток потребления дежурном режиме при максимальном напряжении питания 30В:
- по цепи «-ШПС»:не более 50 мкА
- по цепи «-24В»:не более 500 мкА
- Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений:2 ÷ 20 мА
- Внутрішній опір в режимі «Включено» по ланцюгу «ШПС» при струмі 20мА:не більше 500 Ом
- Зусилля, необхідне для включення пристрою (натискання клавіші):22,5± 2,5 М
- Габаритні розміри:не більше 102×102×38 мм
- Маса:не більше 0,12 кг
- Середній термін служби не менше 10 років
