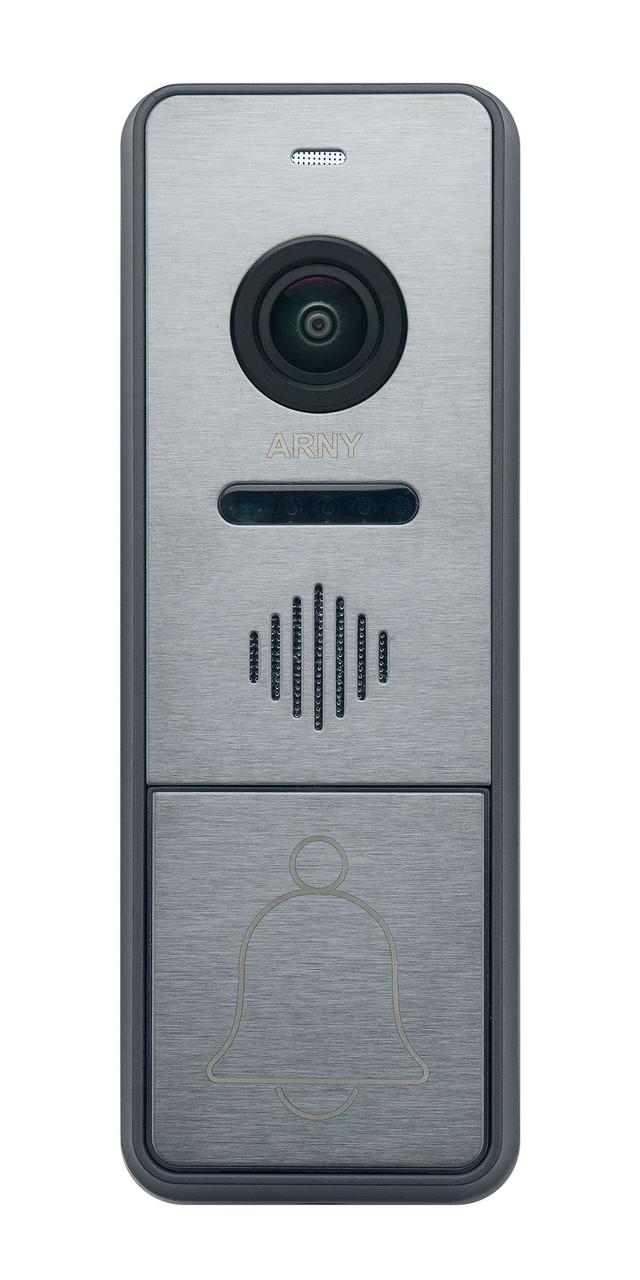

Відеопанель антивандальна Arny AVP-NG440 (2 Mpx) з кутом огляду 160° та встроєним БУЗом

Виклична панель AVP-NG440 (2Mpx) призначена для відеоспостереження за вхідною зоною, організації голосового зв'язку з відвідувачем і дистанційного відкривання замка дверей. Виклична панель AVP-NG440 (2Mpx) підключається до відеодомофону ARNY і є зовнішнім пристроєм системи домофонного відеоспостереження. Виклична панель AVP-NG440 (2Mpx) підключається до AHD-відеодомофону ARNY і є зовнішнім пристроєм системи домофонного відеоспостереження. Дана модель оснащена перемикачем стандартів відео AHD-H (1080P)/AHD-M (720P)/CVBS і тому вона може бути сумісна з четырехпроводными моніторами CTV, що мають підтримку даних стандартів. Коректна робота панелі гарантується тільки з моніторами марки ARNY!

Особливості:

•Найкращу якість зображення стандарту AHD-H (1080P)

•Широкий кут огляду (160 градусів)

•Вбудована інфрачервона підсвічування для роботи в нічний час

•Вбудоване реле управління замком

•Регулятор гучності

•Підсвітка кнопки виклику

•Захищений ударостійким склом об'єктив відеокамери

•Антивандальний металевий корпус

•Стильний дизайн

•Компактна і проста в установці конструкція

•Перемикач стандартів відео AHD-H/AHD-M/CVBS

Методи встановлення: У більшості випадків панель встановлюється безпосередньо на поверхню стіни на висоті 150-160 см від підлоги. Для зміни напрямку спостереження панель можна встановити під кутом, для чого використовується монтажний куточок, який не входить в комплект поставки та купується окремо. Кут огляду по горизонталі складає 160 , що дозволяє забезпечити зону спостереження шириною 280 см і висотою 170 см на відстані 100 см від панелі. Вибирайте місце установки панелі так, щоб в об'єктив відеокамери не падав пряме сонячне світло. Не встановлюйте панель поблизу джерел сильних електромагнітних перешкод, наприклад біля електромотора ліфта, трансформаторного щитка, і т. п. Не встановлюйте панель у місцях з температурою і вологістю, що виходять за межі робочих значень. Зображення, яке передається з викличної панелі на монітор, може бути нечітким з-за впливу опадів, або із-за забруднення вічка відеокамери. Це потрібно враховувати при виборі місця для установки. 9 Схема установки панелі без використання монтажного кутника: Порядок установки: Кабельні лінії для з'єднання панелі з відеодомофоном та електрозамком (якщо він є) повинні бути заздалегідь підведені до місця установки. 1. Розмітьте на стіні місце під два отвори по діагоналі, використовуючи для цього монтажну пластину. 2. Просвердлите в стіні два отвори під дюбелі. 3. Вставте дюбелі в отвори. 4. Прикрутіть монтажну пластину до стіни, пропустивши кабелі підключення через отвір в центрі пластини. 5. Підключіть панель до відеодомофону і электрозамку (якщо він є). Схема підключення наведено в наступному розділі інструкції. 6. Під центральною частиною монтажної пластини організуйте невелику порожнину. Акуратно укладіть надлишки кабелю в порожнину. 7. Встановіть панель на монтажну пластину і закріпіть її фіксуючим гвинтом в нижній частині панелі. Панель кріпиться на рівній бетонної або гіпсової стіні за допомогою кріпильних дюбелів і саморезов, що входять в комплект поставки (стор 6). 10 Схема установки панелі з використанням монтажного кутника (в комплект не входить): Порядок установки: Кабельні лінії для з'єднання панелі з відеодомофоном та електрозамком (якщо він є) повинні бути заздалегідь підведені до місця установки.

1. Розмітьте на стіні місце під два отвори, використовуючи для цього монтажний куточок.

2. Просвердлите в стіні два отвори під дюбелі.

3. Вставте дюбелі в отвори.

4. Прикрутіть куточок монтажний до стіни.

5. Прикрутіть монтажну пластину до куточка, пропустивши кабелі підключення через отвір в центрі пластини.

6. Підключіть панель до відеодомофону і электрозамку (якщо він є). Схема підключення наведено в наступному розділі інструкції.

7. Під центральною частиною монтажного кутника організуйте невелику порожнину. Акуратно укладіть надлишки кабелю в порожнину.

8. Встановіть панель на монтажну пластину і закріпіть її фіксуючим гвинтом в нижній частині панелі.
