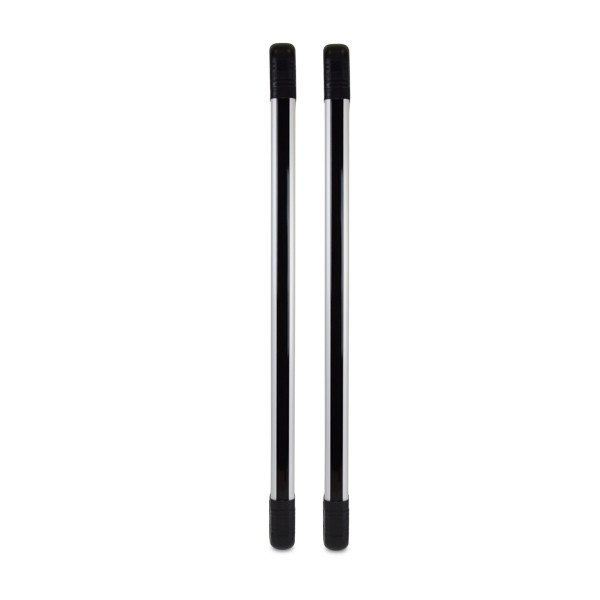

Активний інфрачервоний 4-променевий бар'єр LBW-60-4.
ПРИЗНАЧЕННЯ
Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.
ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBW-60-4
Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, випромінюючі інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим "ТРИВОГА" і приймач передає сигнал на центральний блок охоронної сигналізації.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий
Кількість інфрачервоних променів: 4
Довжина ІЧ-променя: 60m
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: нерегульований
Швидкість відгуку: 40msec
Тампер: NC
Виходи реле: NC/NO/COM (30V/1A)
Живлення: DC 11-18V
Споживання: 90mA max
Міра захисту: IP65
Діапазон температур: - 25°C... 55°C
Розміри: висота 76cm
УСТАНОВКА ІЧ-БАР'ЄРА
1. Виберіть необхідне місце для установки бар'єру.
2. Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при включеному живленні ІЧ-бар'єр знаходиться в режимі "ОХОРОНА". Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим "ТРИВОГА".
3. Переконавшись, що приймач і передавач спрямовані правильно, закріпите обидві частини бар'єру за допомогою шурупів і кріпильних елементів.
КОМПЛЕКТАЦІЯ LBW-60-4
ІЧ-бар'єр, що складається з передавача і приймача
комплект кріпильних елементів
інструкція
