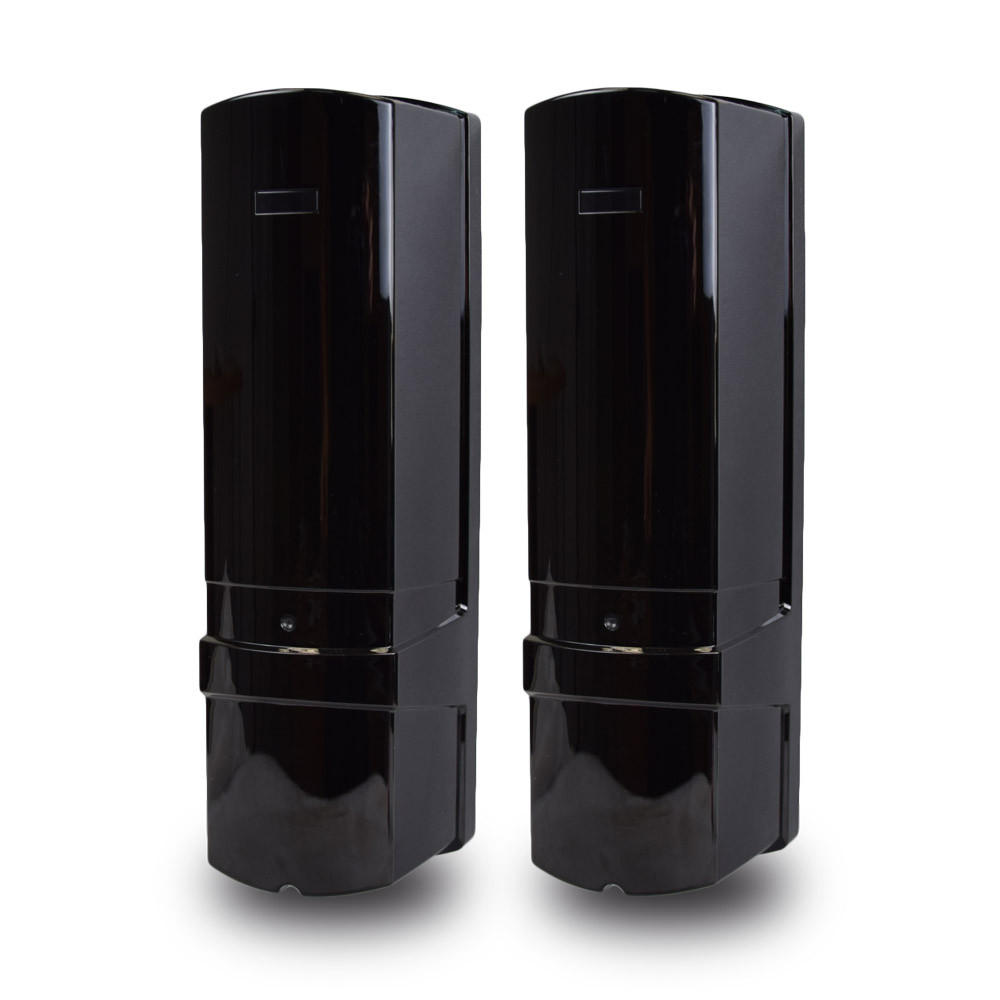

Активний інфрачервоний трьохпроменевий бар'єр LBX-200 AF з режимом «антитуман».
ПРИЗНАЧЕННЯ
Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.
ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBX-200 AF
Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.
Режим «антитуман» зменшує чутливість пристрою, дозволяючи скоротити кількість хибних спрацювань ІЧ-бар'єра у несприятливих погодних умовах.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий
Кількість інфрачервоних променів: 3
Довжина ІЧ-променя на вулиці: 200м
Довжина ІЧ-променя в приміщенні: 600м
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: 20 градусів (± 10 градусів)
Налаштування чутливості: 50ms, 100ms, 300ms, 700ms
Кількість адрес: 4
Тампер: NC
Виходи реле: NC/CO/COM (30V/1A)
Живлення: DC 12-24V, AC11-18V
Споживання: 100mA max
Ступінь захисту: IP65
Діапазон температур: - 25°C... 55°C
Розміри: 90,5х290,8х92мм
Вага: 1900г
ВСТАНОВЛЕННЯ ІЧ-БАР'ЄРА
- Виберіть необхідне місце для встановлення бар'єра.
- Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при увімкненому живленні ІЧ-бар'єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим «ТРИВОГА».
- Переконавшись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар'єра за допомогою шурупів і кріпильних елементів.
КОМПЛЕКТАЦІЯ LBX-200 AF
- ІЧ-бар'єр, що складається з передавача і приймача
- комплект кріпильних елементів
- інструкція
