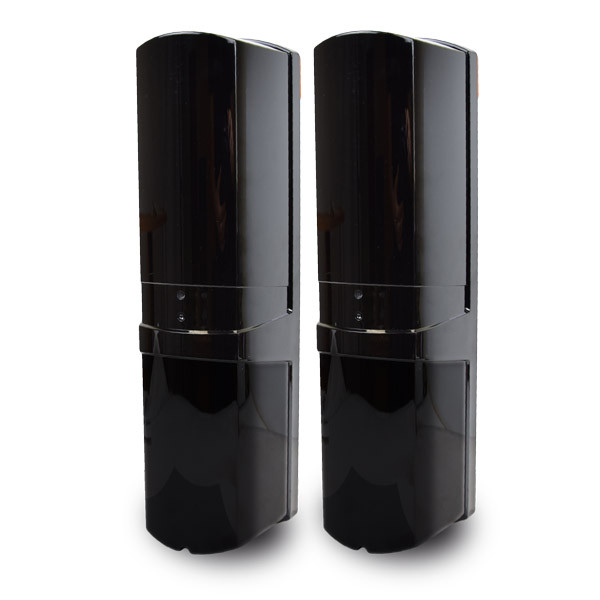

Активний інфрачервоний чотирипроменевий бар'єр LBX-250.
ПРИЗНАЧЕННЯ
Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.
ПРИНЦИП РОБОТИ ІЧ-БАР'ЄЕРА LBX-250
Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, випромінюючі інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим "ТРИВОГА" і приймач передає сигнал на центральний блок охоронної сигналізації.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий
Кількість інфрачервоних променів: 4
Довжина ІЧ-променя на вулиці: 250м
Довжина ІЧ-променя в приміщенні: 750м
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: 20 градусів (± 10 градусів)
Налаштування чутливості: 50ms, 100ms, 300ms, 700ms
Кількість адрес: 4
Тампер: NC
Виходи реле: NC/CO/COM
Живлення: DC 10-24V, AC9-18V
Споживання: 150mA max
Міра захисту: IP65
Діапазон температур: - 25°C... 55°C
Розміри: 105х395х100мм
Вага: 2200г
УСТАНОВКА ІЧ-БАР'ЄРА
1. Виберіть необхідне місце для установки бар'єру.
2. Переконайтеся, що передавальна частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при включеному живленні ІЧ-бар'єр знаходиться в режимі "ОХОРОНА". Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим "ТРИВОГА".
3. Переконавшись, що приймач і передавач спрямовані правильно, закріпите обидві частини бар'єру за допомогою шурупів і кріпильних елементів.
КОМПЛЕКТАЦІЯ LBX-250
ІЧ-бар'єр, що складається з передавача і приймача
комплект кріпильних елементів
інструкція
