Датчик затоплення Octopus ++

Опис
Octopus ++ охоронний датчик затоплення, реагує на замикання водою контрольних штирьков на корпусі датчика.

Широко використовуються як в системах охорони для комплексної безпеки майна, так і в автоматичних системах аварійного відключення подачі води, на таких об'єктах як котельні, бойлерні, а також у складських приміщеннях, заміських будинках, дачах, ванних кімнатах.

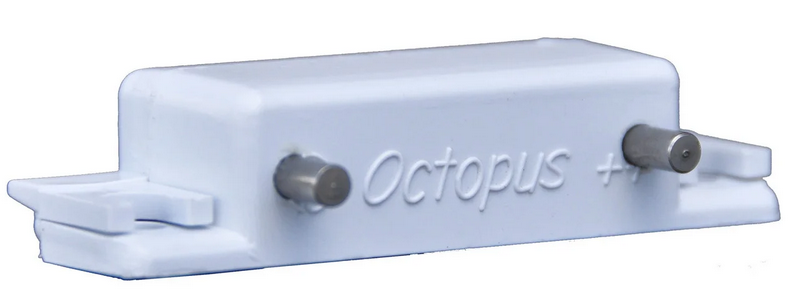

Датчик Octopus ++ виконаний в пластиковому герметичному ударостійкому корпусі з клемами (+) і (-) для проводів. Зверху на клеми одягається кришечка, що захищає від механічних пошкоджень і естетично приховує дроти. У нижній частині виступають два металеві штирі, які фіксують наявність води.

При монтажі датчик Octopus++ встановлюється за допомогою двостороннього скотчу або саморізах в місцях можливої аварійної ситуації від затоплення приміщення, що охороняється, щоб штирі рівня затоплення знаходилися на деякій відстані (приблизно 1 мм) від площини підлоги.

Внимание! Необходимо ограничивать ток, проходящий через датчик на уровне не более 10 мА. Также необходимо соблюдать полярность включения, так как при неправильном подключении извещателя (переплюсовке) он работать не будет!! Корректное подключение к охранной централи (шлейфу GSM-контроллера) достигается при помощи модуля реле с малым током срабатывания (около 10 mA). (Датчик последовательно с обмоткой реле подключается к источнику питания 12В, а нормальнозамкнутые контакты реле ― в охранный шлейф).

Датчик затопления входит в перечень оборудования рекомендованного ГСО для систем охранной сигнализации.

Схема подключения датчика протечки воды совместно с платой сопряжения РС-1-12В

Максимальное количество датчиков Octopus, которые можно одновременно подключить к плате РС-1-12В ― 5 шт.

Характеристики:
